蘇州市寶瑪數控設備有限公司

 梅建恩

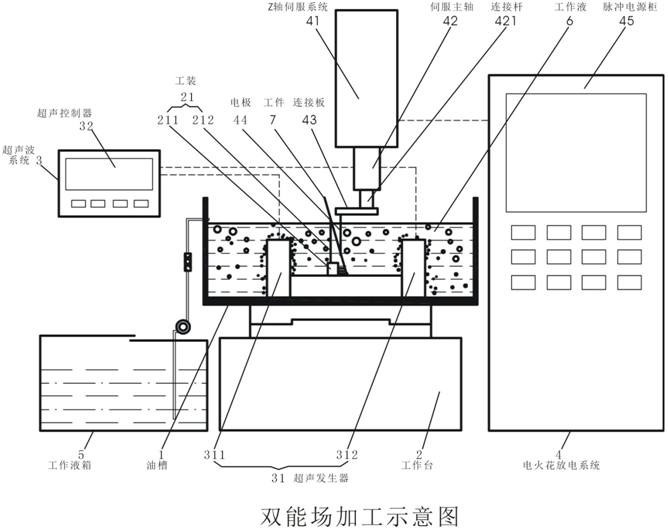

圖1所示，在電火花成型機上設計了一超聲波裝置，工裝21安裝在機床的工作臺上校正，再把加工零件7安裝在工裝上；安裝校正電極，即把電極44和連接板43組裝在一起并一起安裝在機床主軸42上進行校正；用電極在加工零件上找到起始點位置；

                                                                                   圖1

 圖1還顯示，工件雙能場加工裝置，主要包括油槽1、工作臺2、超聲波系統3、電火花放電系統4和工作液箱5。

 油槽1為立體工作液箱，其箱內填充有工作液6。

 工作臺2匹配裝設于油槽1的底側，其頂部穿設于工作液箱1內部且設有工裝21，該工裝21包括基部211和支撐桿212；該基部211為圓柱狀且固設于工作臺2的頂面，其完全浸于工作液6中；該支撐桿212豎直固設于基部211的頂面，其頂端部略伸出工作液6的液面上方一定距離；工件7斜靠于該支撐桿212一側。

 超聲波系統3主要利用超聲的振動作用，強迫工作液流動，并且減少斷路脈沖和電弧脈沖，從而增加有效火花放電比率（60%），其包括超聲發生器31和超聲振動控制器32；該超聲發生器31為匹配設置于工作液箱1內底部的一對，該一對該超聲發生器31對稱位于工作臺2頂部的相對兩側，即包括其一超聲發生器311和其二超聲發生器312；其中，該其一超聲發生器311豎直立在油槽1的內底部且完全浸于工作液6中，其一側面緊貼于工作臺2一側面；該其二超聲發生器312也豎直立在油槽1的內底部且也完全浸于工作液6中，其一側面緊貼于工作臺2的另一側面。該超聲控制器32位于油槽1的外部且通過導線分別與其一超聲發生器311和其二超聲發生器312連接。

 電火花放電系統4包括Z軸伺服系統41、伺服主軸42、連接板43、電極44和脈沖電源控制電柜45。該Z軸伺服系統41匹配設置于工作液箱1上方；該伺服主軸42豎直裝設于Z軸伺服系統41的底側，其底部安裝有連接桿421；該連接板43水平固設于伺服主軸42的底端，即一端頂面連接于伺服主軸42的連接桿421底端；該電極44一端連接于連接板43的另一端底部，該電極44的另一端則浸入工作液6內且與工件7接觸連接。該脈沖電源控制電柜45是為了保證超聲振動和電火花脈沖放電的同步，工具電極靠近工件時，正好是脈沖的持續時間，工具電極遠離工件時，正好是脈沖的間隔時間；該脈沖電源控制電柜45匹配設置于工作液箱1的外側，其與Z軸伺服系統41電連接。其中，該連接板43的底面與油槽1內的工作液6的液面保持一定間距；當伺服主軸42轉動時會帶動連接桿421和連接板43一起轉動。

 工作液箱5設置于油槽1外側，其通過油管連接油槽1。

這樣一臺新型的復合能場的電火花成型機就設計完成了。
